一、 项目基本情况

本项目所在地为北京口腔医院1楼大会议厅，现因加强应对疫情防控需要，对医院的大会议厅进行暖通系统改造，增加空气消毒净化系统，以提升改区域的空气安全级别。

参考中国相关医院建设与中国防疫管理对公共场所的相关要求，我们提供了相应的净化率标准供业主参考，业主现提出以下要求：出风口达到中效F9级以上；安装和维护方式尽量简单，成本低。

二、项目情况分析

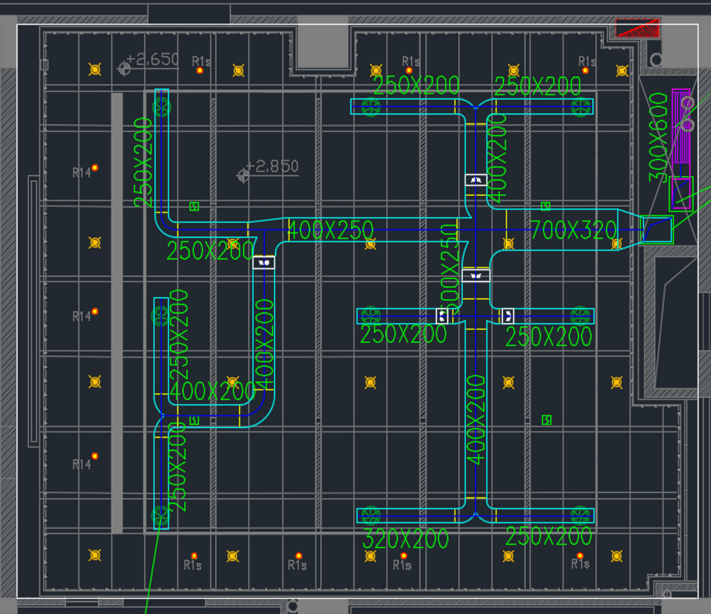

根据业务提供的部分暖通图纸，我们对医院大会议厅有了基本的了解。

大会议厅的面积为120平方，总风量为3900m³/h，吊顶主风管管径0.7*0.32m，长度2米，末端出风口9个，回风口1个。

三、  解决方案设计

1.总体方案

以出风口达到中效F9级以上为目标，以我公司的等离子体空气净化技术来实现，可采用在空调主风管上加装消毒净化设备为方案（见图一）。

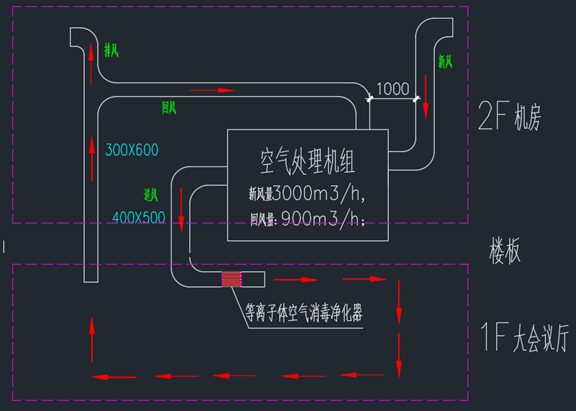

图一

在空气处理机组的主出风管上安装1台管道式等离子体空气消毒净化器，对整个系统的新风和回风产生净化。设备的控制与空调主机相通，与主机的工作保持同步，主机启动，而所有等离子体空气消毒净化器同时启动工作；主机关闭则所有净化系统也停止供电工作。

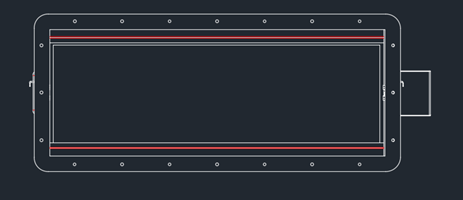

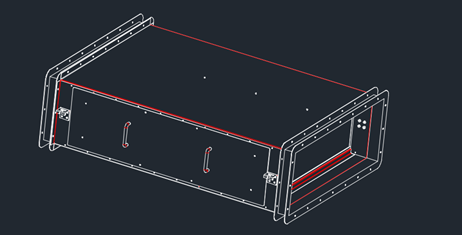

l  管道式等离子体空气消毒净化器

ü  产品形式

根据目前主机回风口的尺寸量身定制，满足4个回风口的安装配套需要

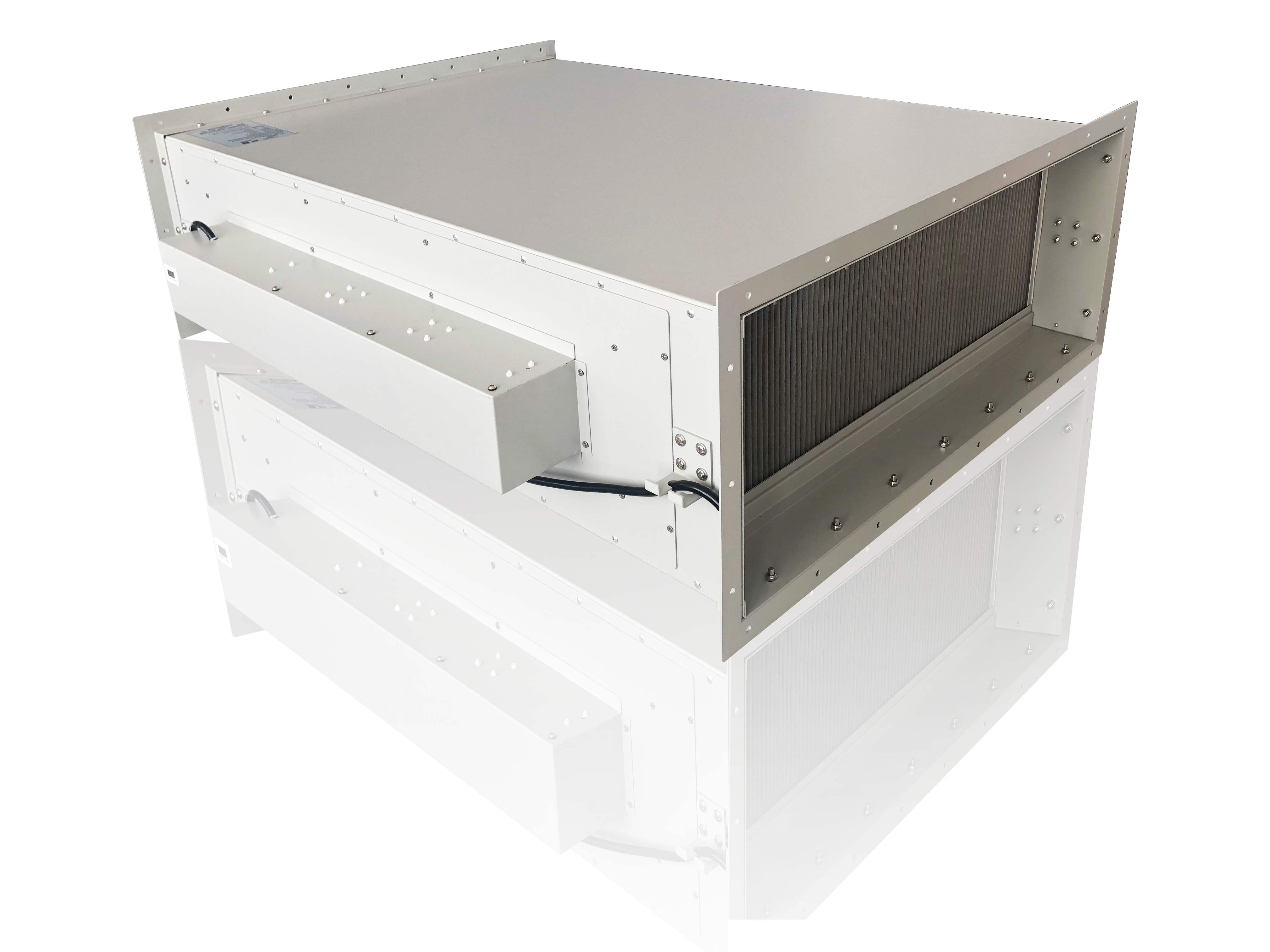

ü  产品照片

ü  产品基本参数

四.项目方案设计参考资料（中国）

l  《供暖通风与空气调节设计规范》GB50019-2015

l  《空气消毒机通用卫生要求》WST 648—2019

l  《环境空气质量标准》GB3095-1996

l  《新冠肺炎传染病应急医疗设施设计标准》T-CECS 661-2020

l  《综合医院建筑设计规范》GB-51039-2014

五、其他说明

1.  安装调试说明

1.客户应提供单相三芯电源(220V/50Hz)线，连接到每个等离子体空气消毒净化器接线位置，为施工安全起见，安装前客户需明确告知现场安全注意事项及特别规定，提供必要的安全识别标志和灭火装置。

2.  售后服务承诺

l  设备主机保修一年，保修期从设备安装调试完毕之日起计算。

l  保修期内服务承诺：在接到客户方通知后立即做出反映，24小时内给出解决方案

l  设备实行终身维修，我公司确保长期稳定供应备品、备件。
