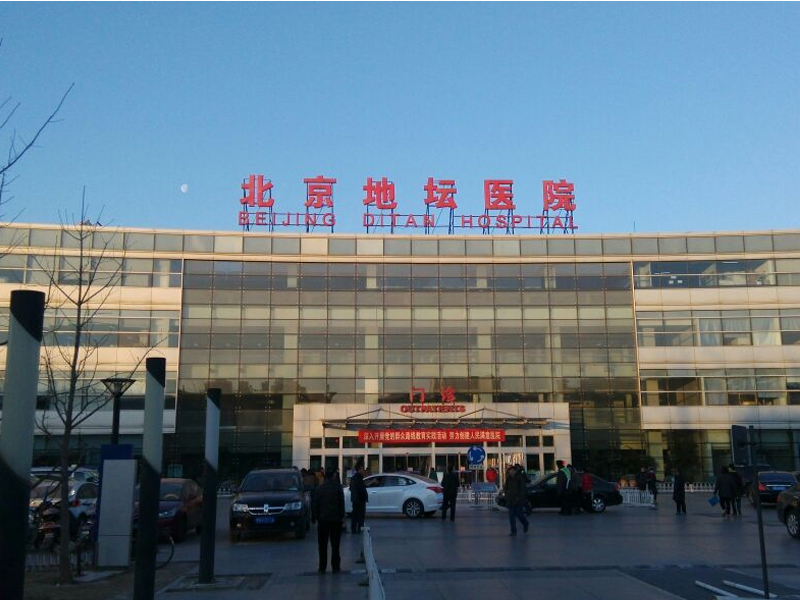

北京地坛医院
一、 项目基本情况
本项目位于北京市首都医科大学附属北京地坛医院院区内。根据GB51039-2014综合医院建筑设计规范、GB50849-2014传染病建筑设计规范等中国相关医院建设与中国防疫管理对公共场所的相关要求，我们提供了相应的净化率标准供业主参考，业主现提出以下要求：排风系统出风口进行消毒净化处，安装和维护方式尽量简单，成本低。
项目目标：出风口细菌一次性处理率95%以上，颗粒物一次性处理率90%以上。
二、项目情况分析
根据甲方提供的地坛医院暖通图纸和现场勘查了解，我们对北京地坛医院通风系统有了基本的了解。
三、 解决方案设计
1.总体方案
以成本为导向，为保证排风系统排出的空气洁净度，达到净化效果，以我公司的等离子体空气净化技术来实现，排风系统采用“管道式消毒净化模式”方案（见图一）
所有等离子消毒净化设备的控制与排风主机相通，与主机的工作保持同步，主机启动，而所有等离子体空气消毒净化器同时启动工作；主机关闭则所有净化系统也停止供电工作。
为方便医院方面的管理和控制，所有等离子体空气消毒净化器都可以增设无线通讯功能，能与机场的运营系统进行对接，及时为机场运营方提供当前各设备的工作状态，方便进行运营管理。

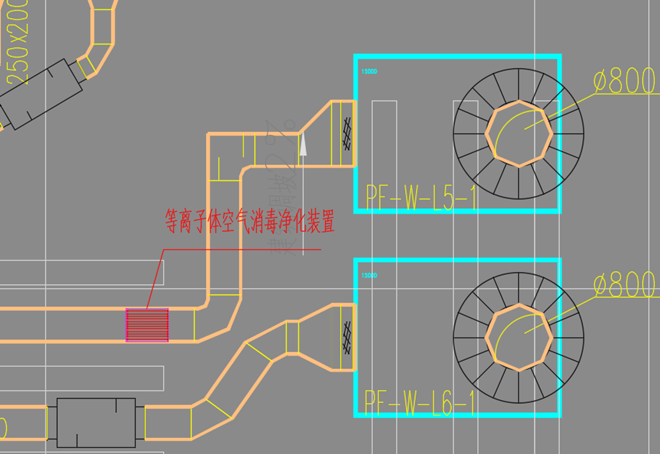

排风系统管道式消毒净化示意图（图一）
2.产品技术与应用优势介绍
l 等离子体空气净化技术
等离子体消毒净化器要在常温常压下产生低温等离子体来杀灭空气中的微生物、去PM2.5可吸入颗粒物并对空气中的有害气体进行降解。全球众多学术论都已经证明该项技术的实际价值和应用意义，是21世纪重要的环境科学技术。
l 产品特点
ü 采用低风组结构，可直接在现有的暖通系统上改造使用，对原有暖通系统的效率影响很小，避免用户为改造而更换相关暖通设备，减少改造的成本投入；
ü 核心部件的使用寿命长达6年以上，且可在效率下降时清洗恢复，反复使用，耗材成本极低；
ü 能耗低，300~400m³/h的风量下进行消毒，其净化功率仅为9W，适合长期使用；
ü 维护周期长，拥有超强的效率保持能力，即使在容尘量160000mg的情况下，仍能保持原有的70%净化能力，性能为中国相关产品标准的13倍；每8000小时维护一次，以机场的使用频率，约合每1年1次。
3.产品选型
l 管道式等离子体空气消毒净化器

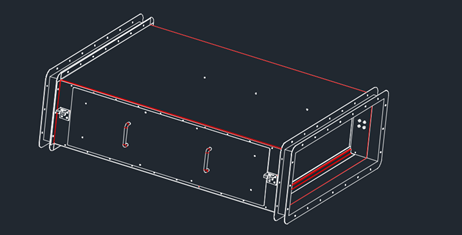

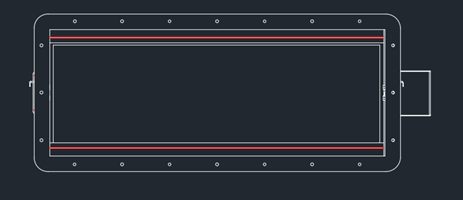

ü 产品形式
根据目前主机回风口的尺寸量身定制，满足4个回风口的安装配套需要

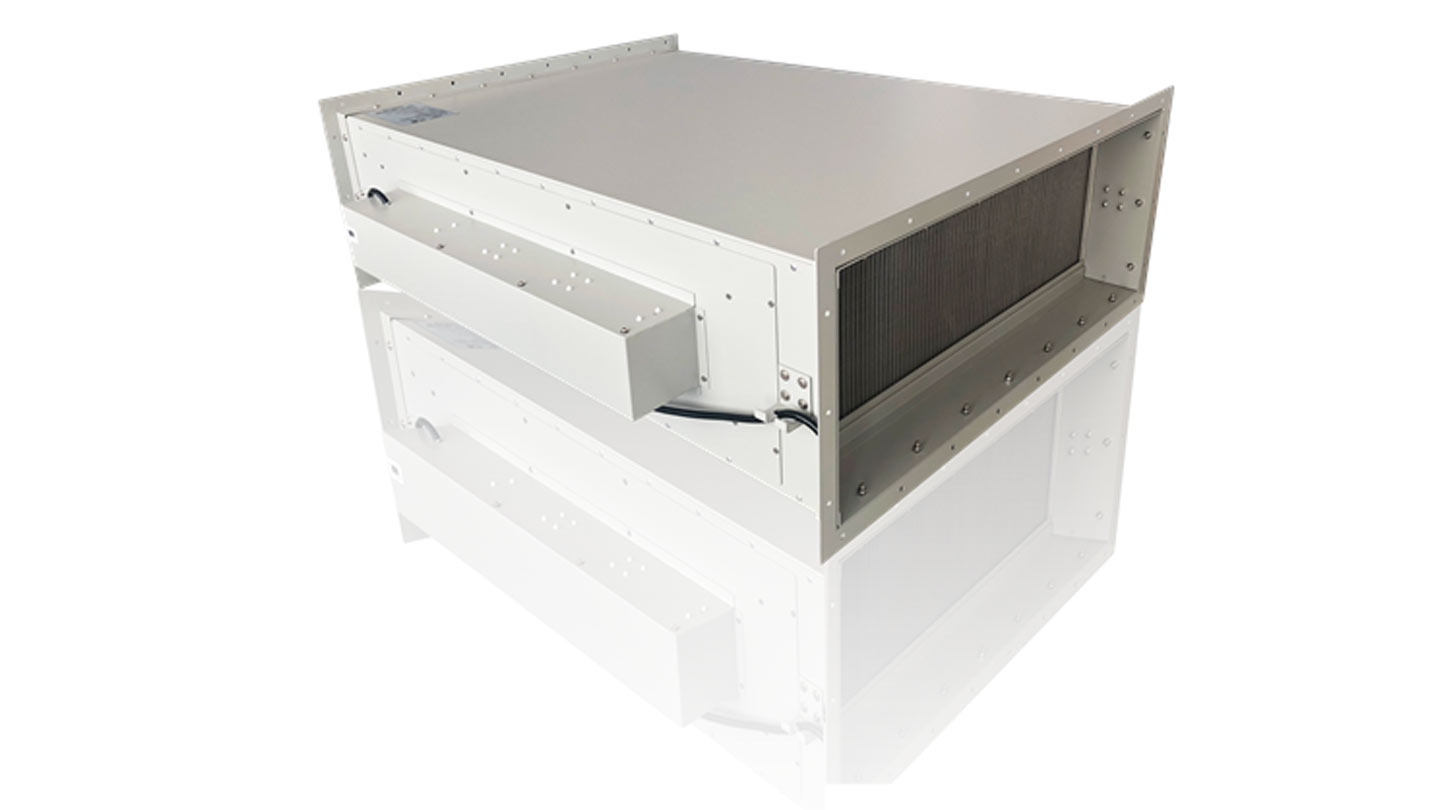

ü 产品实样
ü 产品基本参数
管道式等离子体空气消毒净化器 | ||
序号 | 名 称 | 技 术 参 数 |
1 | 结构形式 | 一体式整机结构，不锈钢外壳 |
2 | 处理风量 | 1000-50000 m³/h |
3 | 电 控 | 220V±10% 50Hz |
4 | 功额定率 | 300-500W |
5 | 过滤单元 | 等离子体消毒净化单元 |
6 | 前置过滤 | 不锈钢金属丝网 |
7 | 设备重量 | 30-500㎏ |
8 | 外形尺寸 | |
9 | 进风口尺寸 | 根据现场尺寸 |
4.项目方案设计参考资料：
l 1、《空气消毒机通用卫生要求》(WST 648—2019)
l 2、《环境空气质量标准》（GB3095-1996）
l 3、《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)
l 4、《综合医院建筑设计规范》（GB51039-2014）
l 5、《传染病医院建筑设计规范》（GB50849-2014）
l 6、《医院负压隔离病房环境控制要求》（GBT35428-2017）
l 7、《医院洁净手术部建筑技术规范》（GB50333-2013）
l 8、《建筑设计防火规范》（GB50016-2014）（2018年版）
l 9、《环境空气质量标准》GB3095-2012
l 10、《民用建筑工程室内环境污染控制规范》(GB50325-2010)
l 11、《室内空气质量标准》GB/T18883-2002
l 12、《绿色医院建筑评价标准》 GBT 51153-2015
l 13、《绿色建筑设计与工程验收标准》（DB42/T1319-2017）
